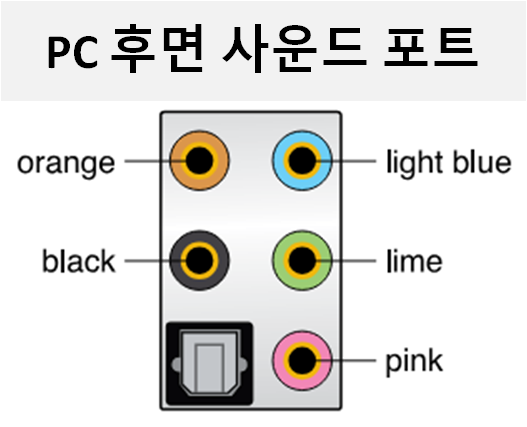

PC 후면 사운드 포트의 종류와 기능



PC 후면 사운드 포트 설명

데스크탑(PC)는 다양한 용도로 사용되는데 그중에서도 사용자에게 직접적인 영향을 주는 입출력 기기 중 스피커와 마이크가 있습니다. 유선 스피커나 마이크를 구입 후 어디에 꼽아야 하는지 헷갈리는 경우가 많은데요. 각 포트의 종류와 기기별로 어디에 꼽아야 하는지 설명해 드리겠습니다.

*모든 제품 이미지는 ASUS 공식 홈페이지에서 가져왔습니다. (https://rog.asus.com/kr/)

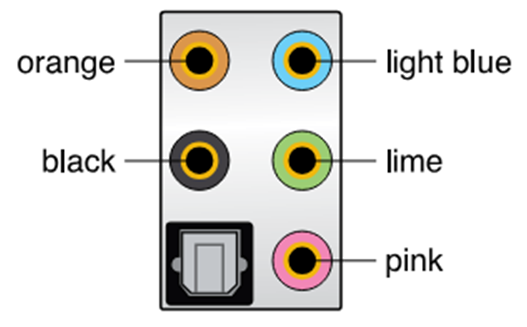

ASUS MAXIMUS Z690 HERO 사운드 포트의 구성



PC 후면을 보시면 사운드 포트가 그림과 같이 구성되어 있습니다. 메인보드 제조사에 따라서 색을 검정색으로 통일한 제품도 있지만 대부분 구성은 유사합니다.

포트	스피커 구성
	2채널	4채널	5.1채널	7.1채널
블루	외부 입력	외부 입력	외부 입력	측면 스피커 출력
그린	스피커 출력	전면 스피커 출력	전면 스피커 출력	전면 스피커 출력
핑크	마이크 입력	마이크 입력	마이크 입력	마이크 입력
오렌지	-	-	센터/서브 우퍼 출력	센터/서브 우퍼 출력
블랙	-	후면 스피커 출력	후면 스피커 출력	후면 스피커 출력

* 입력 : PC로 신호를 입력합니다. 예) 마이크

** 출력 : PC에서 음향 신호를 출력합니다. 예) 스피커



외부 입력은 DVD나 게임기 등 외부 기기에서의 신호를 PC로 입력시키는 것을 말합니다.

(PC에서 소리를 재생하는게 아니라 외부 기기에서 재생한 소리를 PC로 입력할때)



표를 보면 복잡한데 쉽게 설명하면 기본 스피커는 초록색(라임 or 그린), 마이크는 핑크색에 연결하고 나머지는 다중 채널 스피커 연결 시 채널이 늘어날수록 추가로 활용한다고 알아두시면 됩니다. 아래에 알기 쉽게 연결 예시가 있으니 확인하시기 바랍니다.



연결 예시

---

 ① 헤드셋과 마이크



---

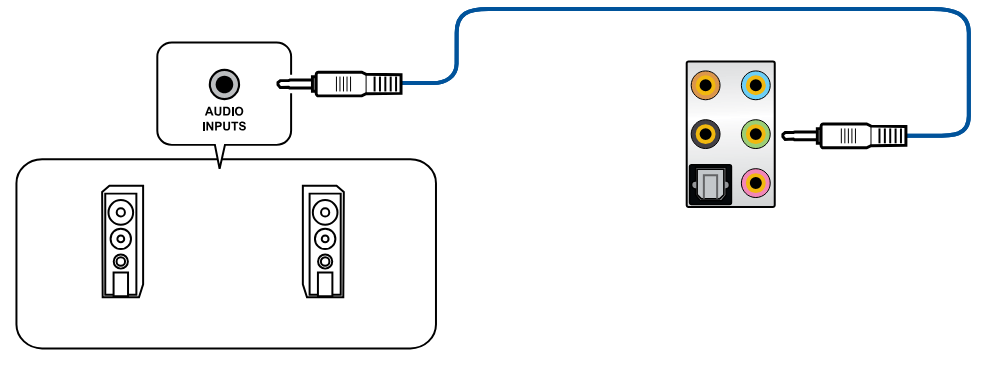

② 일반 스피커

---

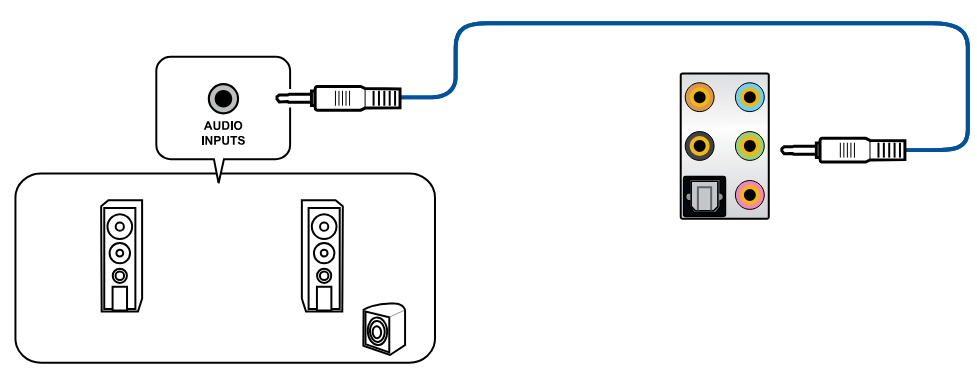

③ 2 채널 스피커

---

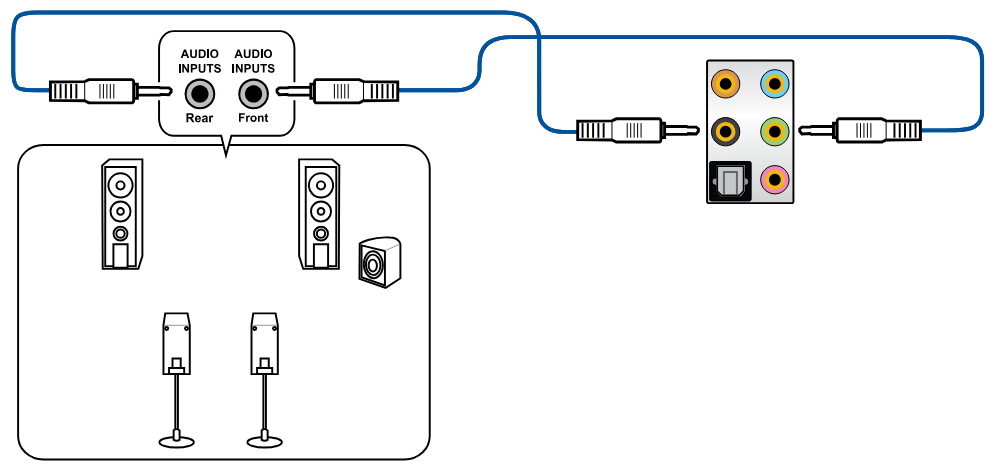

④ 4 채널 스피커

---

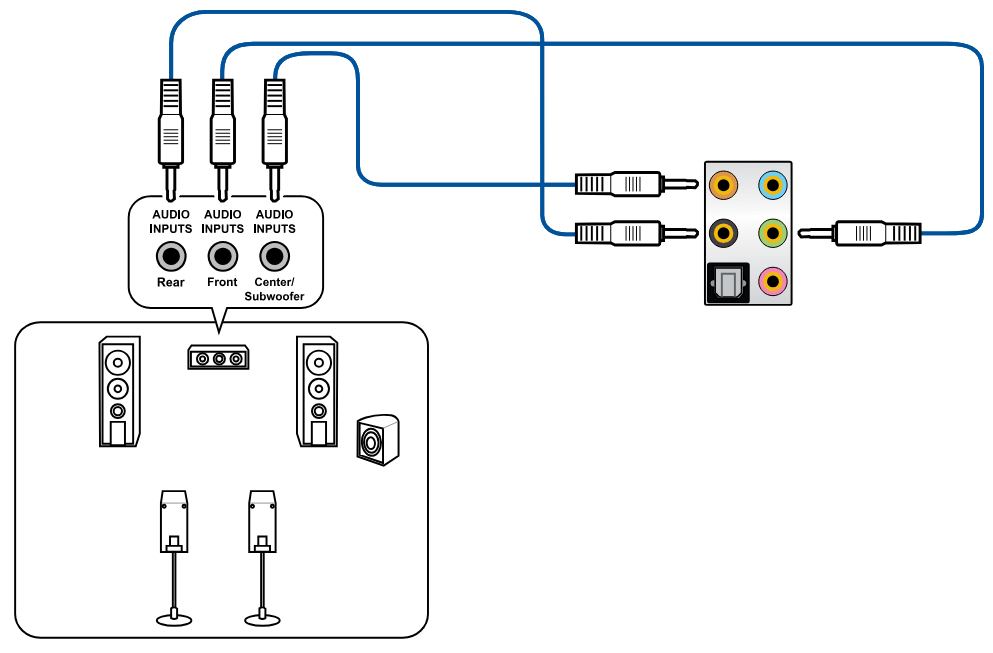

⑤ 5.1 채널 스피커

---

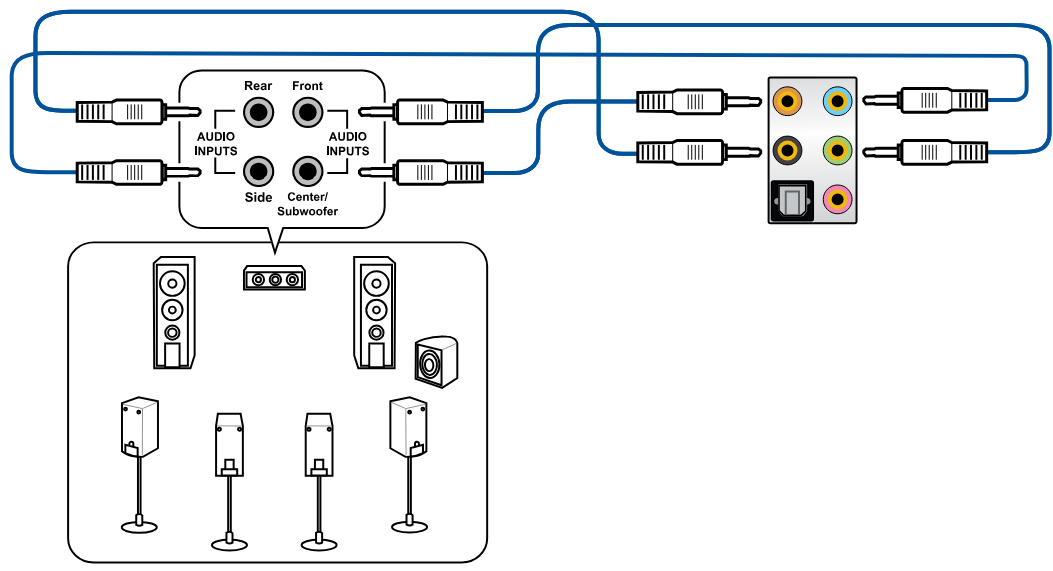

⑥ 7.1 채널 스피커

---
